Sur nos interventions atelier et dépannage, l’allumage du voyant moteur est l’un des motifs d’appel les plus fréquents, et l’un des plus mal compris. Le voyant ne dit pas quoi changer, il dit quel sous-système a déclenché un seuil hors tolérance. Ce dossier détaille la méthodologie de lecture professionnelle, la structure normalisée des codes, les défauts les plus fréquents par catégorie, et le plan de remise en route que nous appliquons en sortie de diagnostic.

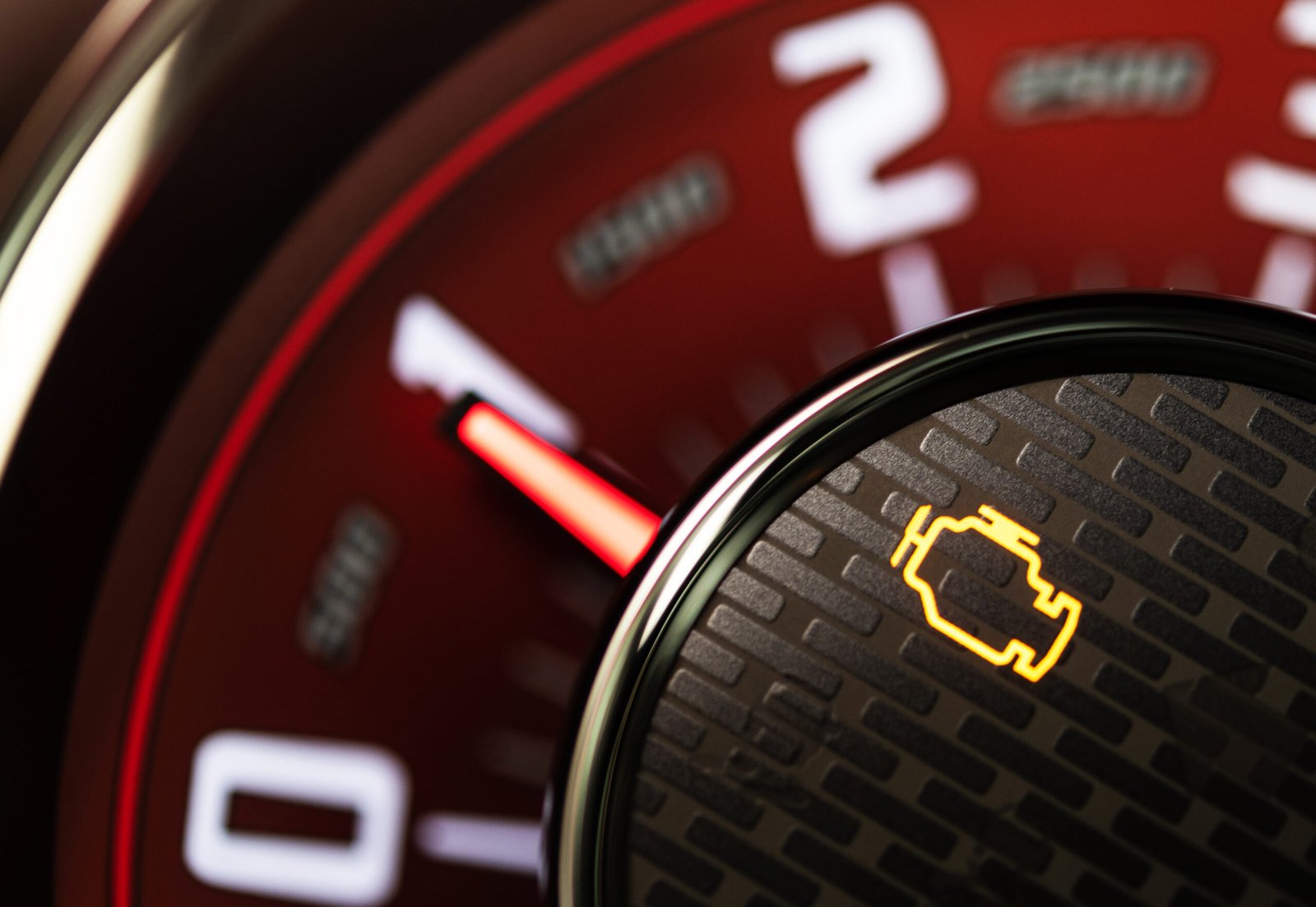

Le voyant moteur (MIL) : ce que dit la norme OBD-II
La norme OBD-II (On-Board Diagnostics, génération 2) est obligatoire sur tous les véhicules essence depuis 2001 et diesel depuis 2004 dans l’Union européenne (équivalent EOBD). Elle impose un standard d’autodiagnostic et de communication : prise 16 broches J1962, protocoles ISO, jeu de codes normalisé, et déclenchement du MIL selon des critères précis.
Conditions d’allumage du MIL
Le calculateur (ECU) n’allume pas le voyant au moindre écart. Il applique une logique de double trip sur la quasi-totalité des défauts : un dépassement de seuil détecté lors d’un cycle de roulage est mémorisé comme code en attente (pending), il faut une seconde confirmation au cycle suivant pour qu’il devienne code confirmé et déclenche le MIL. Cette logique évite les fausses alertes liées à des conditions transitoires (climat, qualité carburant, ravitaillement). Certains défauts critiques, notamment les ratés d’allumage type B (catalyseur en danger), allument immédiatement le voyant et le font clignoter.
MIL fixe vs MIL clignotant : la règle pro
Un MIL fixe indique un défaut hors seuil mais sans risque immédiat de casse mécanique majeure. Le véhicule peut généralement être conduit jusqu’à un atelier, sous réserve qu’aucun autre voyant rouge ne soit présent. Un MIL clignotant signale un défaut type A dans la nomenclature OBD : ratés d’allumage répétés susceptibles de détruire le pot catalytique par surchauffe (essence dans l’échappement). En présence d’un MIL clignotant, l’arrêt et le remorquage sont la règle métier, poursuivre la conduite engage la pièce et la responsabilité.
Lecture professionnelle : valise OBD-II et modes de service
La lecture pro va bien au-delà de la simple récupération du code défaut. Notre valise (multimarque ou constructeur selon le véhicule) accède aux différents modes de service définis par la norme SAE J1979.
Les neuf modes OBD-II essentiels
Le mode 1 (Live Data) restitue en temps réel les paramètres moteur : régime, température liquide de refroidissement (ECT), tension batterie, position papillon, signal lambda, pression admission (MAP), débit air (MAF), avance allumage. Le mode 2 (Freeze Frame) stocke un cliché de ces paramètres au moment exact où le code défaut a été déclenché, donnée capitale pour reproduire le défaut. Le mode 3 lit les codes confirmés, le mode 7 les codes en attente, le mode 4 les efface. Le mode 6 expose les résultats des moniteurs OBD (catalyseur, EVAP, EGR, capteurs O2) qui déterminent la readiness avant contre-visite. Les modes 8 et 9 concernent les paramètres calculateur et le VIN.
Pourquoi un lecteur de code grand public ne suffit pas
Les lecteurs à 30-50 € restituent les codes P0xxx génériques mais n’accèdent ni aux freeze frames, ni aux codes constructeur (P1xxx), ni aux calculateurs périphériques (BSI, ABS, BCM, immobilizer). Sur véhicules récents, la majorité des défauts pertinents sont en P1xxx ou U0xxx (réseau CAN), inaccessibles sans valise multimarque ou constructeur. Cette limitation explique pourquoi un même véhicule peut afficher « pas de code » sur un OBD basique et révéler une dizaine de défauts en lecture pro.
La structure normalisée des codes DTC
Tous les codes OBD-II suivent la même structure cinq caractères, codifiée par la norme SAE J2012. La compréhension de cette structure permet une orientation immédiate avant même de consulter une base de données.
Premier caractère : la lettre de famille
La première lettre identifie le système concerné. P pour Powertrain (moteur, boîte, échappement, alimentation), l’immense majorité des défauts allumant le MIL. B pour Body (carrosserie, climatisation, airbag, instrument). C pour Chassis (ABS, ESP, direction, suspension). U pour Network (réseau CAN, communication entre calculateurs). Un voyant moteur déclenché par un défaut U signale une perte de communication entre l’ECU et un calculateur périphérique, diagnostic radicalement différent d’un défaut moteur classique.
Deuxième caractère : générique ou constructeur
Un 0 indique un code générique normalisé, identique sur toutes les marques (P0420, P0171, etc.). Un 1 indique un code spécifique constructeur, dont l’interprétation requiert la documentation de la marque. Un 2 indique un code générique enrichi (post-2008). Les chiffres 3 sont réservés aux codes hybrides et VE.
Troisième caractère : le sous-système
Pour la famille P, le troisième caractère localise le sous-système. P00xx-P02xx : alimentation carburant et air, mélange. P03xx : système d’allumage et ratés. P04xx : émissions et systèmes auxiliaires (EGR, EVAP, sondes secondaires). P05xx : régulation de ralenti et de vitesse. P06xx : calculateur et entrées/sorties. P07xx : transmission. Cette grille permet d’orienter le diagnostic en moins de cinq secondes après lecture du code.
Les codes les plus fréquents en intervention
Cinq familles concentrent à elles seules plus de 80 % des codes confirmés rencontrés en atelier. Voici la grille de décodage que nous appliquons.
Ralenti et richesse de mélange (P017x, P050x)
Le P0171 (système trop pauvre, banc 1) et le P0172 (trop riche, banc 1) sont parmi les codes les plus fréquents en essence. Causes typiques : prise d’air admission, débitmètre MAF encrassé ou défectueux, capteur MAP, fuite collecteur, sonde lambda déviée. Le P0506 (ralenti trop bas) et le P0507 (ralenti trop haut) trahissent un papillon motorisé encrassé, une vanne IAC bloquée ou une prise d’air sur durite. La procédure de diagnostic comporte mesure des STFT/LTFT (Short/Long Term Fuel Trim) en données live, test du débitmètre par comparaison cartographique, et test d’étanchéité circuit admission au fumigène.
Sondes lambda et catalyseur (P013x, P014x, P0420)
Le P0420 (efficacité catalyseur banc 1 sous le seuil) est emblématique des véhicules de plus de 100 000 km. Avant de remplacer le catalyseur (1 200 à 2 500 € pièce) il convient d’éliminer une sonde lambda aval dérivée, une fuite échappement amont, ou un défaut d’allumage cumulé qui aura détruit le revêtement catalytique. Les codes P0130 à P0167 couvrent les défauts de signal des sondes lambda upstream et downstream, banc 1 et 2. La fréquence de basculement et l’amplitude du signal lambda lus en mode live sont les indicateurs clés.
Vanne EGR (P040x)
Le P0400 (défaut débit EGR), P0401 (débit insuffisant), P0402 (excessif) et P0405 (défaut signal capteur EGR) signalent la vanne de recirculation des gaz d’échappement. Sur diesel, le grippage par calamine est la cause numéro un et concerne particulièrement les véhicules à usage majoritairement urbain. Le diagnostic comprend mesure de la levée de vanne en données live, test d’actionnement bidirectionnel via la valise, et inspection visuelle après dépose. Le nettoyage chimique reprend généralement la main, le remplacement étant le second recours.
Filtre à particules et SCR (P244x, P200x, P20Ex)
Le P2002 (efficacité FAP insuffisante), le P244A (différentiel pression FAP) et la famille P20Ex (système SCR / AdBlue) sont devenus omniprésents sur diesel post-2010. La régénération forcée à la valise est la première intervention si la suie cumulée reste sous seuil critique (< 80 % généralement). Au-delà, un nettoyage hydrocurage ou un remplacement du FAP s'impose. Les détails de procédure sont développés dans notre dossier FAP colmaté : régénération, nettoyage et remplacement.
Ratés d’allumage (P0300, P030x)
Le P0300 (ratés multiples) et les P0301 à P0312 (raté sur cylindre identifié) sont les codes les plus critiques car susceptibles de détruire le catalyseur, d’où le clignotement du MIL en cas de répétition. Causes typiques : bougies usées, bobines d’allumage défaillantes, antiparasites, injecteurs colmatés, fuite collecteur, segmentation. La procédure inclut permutation de bobines pour vérifier la migration du défaut, mesure de compression, et lecture des compteurs de ratés en mode 6 OBD.
Plan de remise en route après diagnostic
Une fois le code identifié et la cause confirmée, l’intervention ne se résume pas au remplacement de la pièce. Notre plan de remise en route comporte cinq étapes incompressibles.
Effacement, recodage et apprentissages
Après remplacement, le code défaut doit être effacé (mode 4) puis le calculateur soumis à un cycle de roulage normalisé pour valider que le défaut ne réapparaît pas et que les moniteurs OBD repassent en statut « ready ». Sur certains organes (papillon motorisé, vanne EGR pilotée, débitmètre, capteurs de boîte), un apprentissage à la valise est nécessaire, sans lui, le calculateur conserve une cartographie figée incompatible avec la pièce neuve, et le défaut réapparaît sous quelques heures.
Validation par cycle de conduite OBD
Le cycle OBD comprend démarrage à froid, montée en température progressive, paliers de régime, accélérations, décélérations en lâcher de pied, et roulage stabilisé. Sa durée varie de 20 à 60 minutes selon le constructeur. Tant que les moniteurs ne sont pas tous validés, le véhicule échouera à un contrôle technique demandant l’OBD ready (obligatoire depuis 2019).
Codes secondaires et défauts associés
Un défaut prolongé déclenche fréquemment des codes secondaires (richesse perturbée par une fuite admission, lambda dérivée par un raté d’allumage). Notre méthode impose de relire l’ensemble des codes après réparation et après cycle OBD, et de traiter les codes résiduels avant restitution du véhicule. Cette discipline évite le retour client sous 48 heures, classique des interventions à mono-code.
Quand le code défaut impose un remorquage
Plusieurs codes confirmés justifient l’arrêt immédiat et le remorquage sur plateau, indépendamment du fait que le véhicule paraisse rouler. Les P0300/P030x clignotants (ratés d’allumage de type A) menacent le catalyseur sous quelques kilomètres. Le P0606 (défaut interne calculateur) ou tout code U coupant la communication ECU compromet le contrôle des organes de sécurité. Les codes liés à la pression d’huile (P0521, P0524) ou à la température moteur hors seuil annoncent une casse imminente, voir notre dossier sur la surchauffe moteur, causes et procédure d’intervention. Enfin, un MIL accompagné d’un refus de démarrage relève de notre arbre dédié au diagnostic professionnel d’un véhicule qui ne démarre pas. Dans tous ces cas, le remorquage est couvert par l’assistance 0 km de la quasi-totalité des contrats automobiles, sans avance de frais lorsque la prise en charge est validée par l’assureur.
FAQ, Lecture professionnelle des codes défaut moteur
Quelle différence entre un code en attente et un code confirmé ?
Le voyant moteur clignote, est-ce critique ?
Que signifie un code commençant par U comme U0100 ou U0121 ?
Peut-on effacer un voyant moteur en débranchant la batterie ?
Pourquoi le même code peut-il avoir plusieurs causes ?
Combien de codes peuvent être stockés en même temps ?
L’OBD ready est-il obligatoire au contrôle technique ?
Pourquoi un code peut-il revenir après remplacement de la pièce ?
L’Essentiel à Retenir
Le voyant moteur (MIL) renvoie en lecture OBD-II un ou plusieurs codes DTC qui orientent vers une famille de pannes, jamais vers une pièce unique. La structure normalisée des codes (P/B/C/U + 0/1/2 + sous-système + identifiant) permet une orientation immédiate : P00xx-P02xx pour mélange et carburant, P03xx pour ratés d’allumage, P04xx pour émissions et EGR, P05xx pour ralenti, P06xx pour calculateur. Cinq familles concentrent 80 % des cas en atelier : richesse de mélange (P0171/P0172, débitmètre et prises d’air), sondes lambda et catalyseur (P0420, dérive sondes), vanne EGR (P0400-P0405, calamine grippée), FAP/SCR (P244A/P2002/P20Ex, régénération forcée valise), ratés d’allumage (P0300/P030x, bougies/bobines/injecteurs). Un MIL fixe autorise généralement la conduite jusqu’à un atelier ; un MIL clignotant impose l’arrêt et le remorquage sous peine de destruction du catalyseur. La lecture pro accède aux freeze frames, aux modes 6 et 7, et aux calculateurs périphériques inaccessibles aux lecteurs grand public, d’où l’écart fréquent entre un « pas de code » détecté en grande surface et une dizaine de codes confirmés en atelier. La remise en route comprend systématiquement effacement, apprentissages constructeur, cycle de validation OBD et relecture pour codes secondaires, faute de quoi le défaut réapparaît sous 48 heures.
