Cardan cassé : diagnostic et remplacement transmission

La défaillance d’un cardan suit presque toujours le même scénario : un soufflet de cardan se déchire silencieusement, la graisse fuit, l’eau et les graviers entrent, le joint homocinétique s’use rapidement par contamination, puis le claquement caractéristique apparaît. Repérée au stade du soufflet déchiré, la réparation peut se limiter à 80-150 €. Repérée au stade du claquement, c’est tout le cardan qu’il faut remplacer.

Anatomie du cardan : joints homocinétiques et soufflets

Un cardan d’automobile (terme générique pour « arbre de transmission ») relie la sortie de boîte de vitesses à la roue motrice. Sur la quasi-totalité des tractions avant et 4×4 modernes, il est constitué de trois éléments principaux dont chacun a sa propre logique de défaillance.

L’arbre central (parfois cannelé pour permettre une élongation lors des débattements de suspension) transmet le couple. Les défaillances de l’arbre lui-même sont rares, sauf en cas de choc violent (trottoir pris à vive allure, chasse-neige, caillou de gros calibre) qui peut le tordre.

Le joint homocinétique côté roue (CV joint) est l’organe noble : six billes métalliques circulant dans des chemins usinés permettent au cardan de transmettre le couple sous des angles allant jusqu’à 47-50° (rotation de roue maximale en braquage). C’est lui qui claque en fin de vie, c’est lui qui détermine la durée de vie du cardan.

Le joint tripode côté boîte est plus simple mécaniquement : trois galets coulissants dans une cloche cannelée. Il accepte des angles plus modestes (jusqu’à 25°) mais autorise un coulissement axial pour absorber les variations de longueur. Il défaille plus rarement, mais quand il le fait, les vibrations à haute vitesse en ligne droite sont caractéristiques.

Les soufflets de cardan, en caoutchouc ou en thermoplastique, encapsulent la graisse spécifique aux joints (graisse au molybdène ou graisse lithium spéciale haute pression). Ils sont sertis par des colliers métalliques ou plastiques. Leur intégrité conditionne la durée de vie du joint : un soufflet déchiré pendant trois mois sans réparation ramène la durée de vie résiduelle du joint à 5 000-15 000 km, contre 100 000-200 000 km en condition normale.

Sur véhicule à propulsion ou 4×4, l’architecture inclut en plus un arbre central de transmission avec un ou deux flectors (joints élastiques en caoutchouc ou métalliques) et un palier intermédiaire, ces éléments suivent une logique de diagnostic distincte mais s’inscrivent dans la même famille.

Le soufflet déchiré : signe précurseur n°1

Plus de 80 % des cardans qui finissent claqués ont eu, en amont, un soufflet déchiré non traité. La détection précoce du soufflet déchiré est donc le levier d’intervention le plus économique.

Inspection visuelle systématique

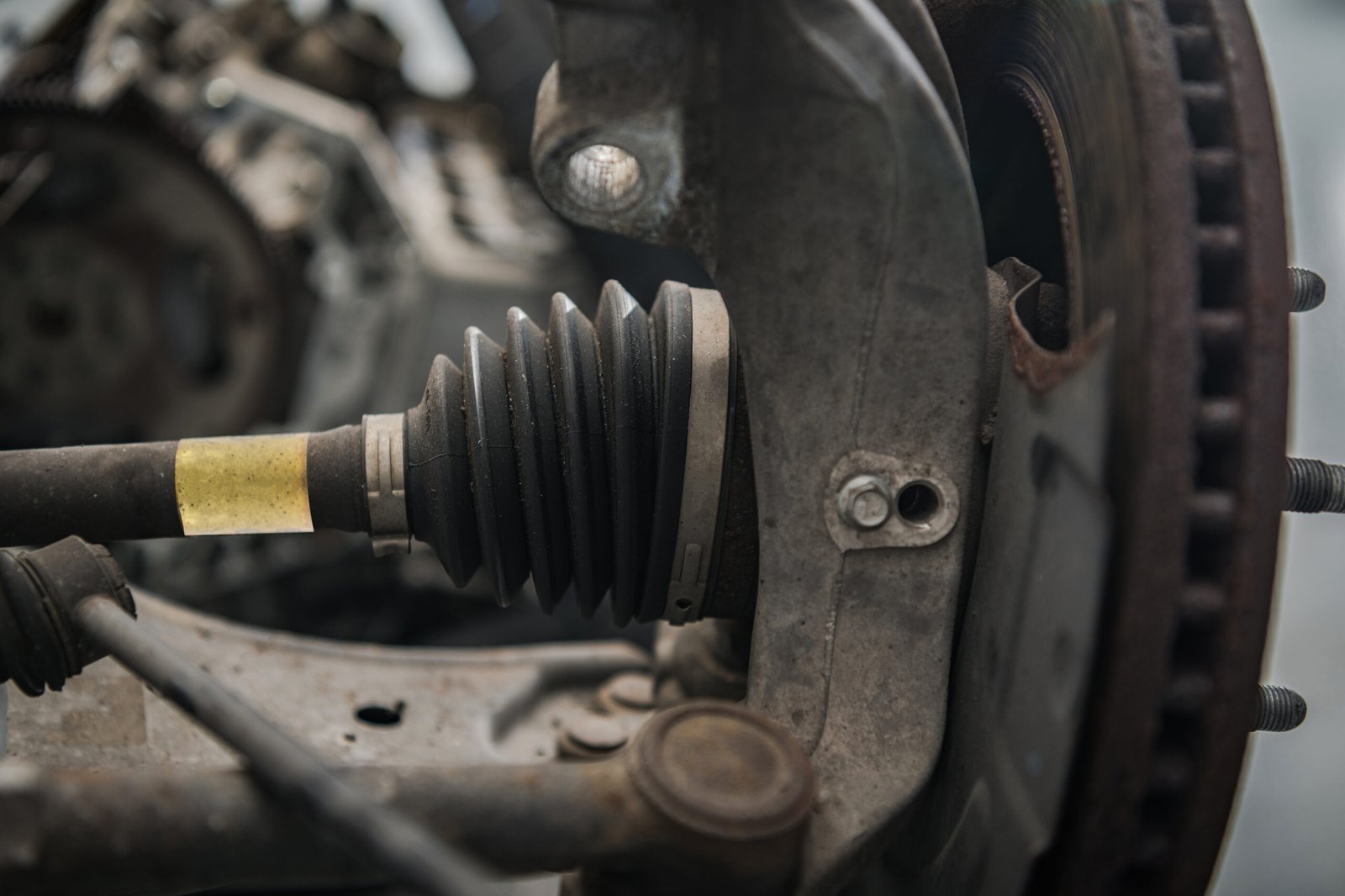

Sur véhicule au sol, le soufflet est visible en se baissant à proximité de la roue et en orientant le regard vers l’intérieur. L’inspection cric levé ou sur pont est plus fiable : le soufflet se présente comme un accordéon en caoutchouc noir, de 70 à 110 mm de longueur. Les signes d’alerte :

• Projection circulaire de graisse sur la jante intérieure, le bras inférieur, le berceau, voire le bras de suspension : signe quasi systématique de soufflet percé. La graisse au molybdène est noir-brunâtre, épaisse, et très collante.
• Présence de poussières et terre collées sur la zone de soufflet : graisse projetée par centrifugation qui colle débris et poussière.
• Fissures rayonnantes sur les plis du soufflet, vieillissement du caoutchouc (typique au-delà de 7-10 ans).
• Collier détaché ou cassé : moins fréquent, mais à inspecter.

Cinétique de défaillance

Une fois le soufflet déchiré, la cinétique d’usure suit toujours le même scénario sur 5 000 à 30 000 km :

• Phase 1 (1 000-3 000 km) : la graisse est progressivement éjectée par la rotation, l’eau et la poussière entrent.
• Phase 2 (3 000-15 000 km) : les billes du joint commencent à laisser des marques sur les chemins de roulement, jeu radial naissant.
• Phase 3 (au-delà de 15 000 km) : le claquement apparaît en virage serré, le diagnostic acoustique devient évident.
• Phase 4 : le joint se grippe ou se brise, perte de couple à la roue, immobilisation.

L’arbitrage économique est clair : intervention en phase 1-2 (changement du soufflet seul + nettoyage et regraissage) coûte 80 à 180 € main d’œuvre comprise. Intervention en phase 3-4 impose le remplacement du cardan complet à 280-700 €. Le coût d’attentisme est mécaniquement supérieur.

Diagnostic acoustique : reconnaître le claquement

Le claquement en virage est la signature pathognomonique du joint homocinétique côté roue. Sa caractérisation précise permet de différencier cardan, rotule, biellette ou roulement avec une fiabilité élevée.

Test du virage en huit

Sur parking dégagé, à allure réduite (10-20 km/h), exécuter des virages serrés alternés (un huit), accélération franche dans le virage. Le cardan défaillant produit un « clac-clac-clac » métallique rythmé sur la rotation de la roue (un claquement par tour environ), audible distinctement, qui s’intensifie en accélération et disparaît hors virage. Sur traction avant, le côté du véhicule où le claquement est le plus net désigne le cardan en cause : claquement à droite plus fort en virage à gauche (cardan droit chargé), et inversement.

Test en marche arrière

Complément utile : le claquement de cardan est généralement plus net en marche arrière qu’en marche avant, à allure lente, virage serré. Le sens du couple modifie la zone de contact des billes sur les chemins de roulement, et révèle parfois une usure invisible en marche avant. Sur véhicule diesel à fort couple à bas régime, le test en marche arrière est particulièrement parlant.

Vibrations à haute vitesse en ligne droite

Si le diagnostic révèle des vibrations qui apparaissent à partir de 100-110 km/h en ligne droite, sans claquement en virage, le joint tripode côté boîte est en cause, ou un déséquilibrage de l’arbre cardan lui-même. Notre guide diagnostic des vibrations en roulant détaille la procédure d’isolement entre cardan, équilibrage de roue et déformation de jante.

Diagnostic différentiel

Trois confusions sont fréquentes :

• Roulement de roue : grondement continu qui s’intensifie en charge dans le virage (côté chargé), constant en accélération et décélération. Le test du braquage en huit isole le cardan ; le grondement constant à vitesse stable isole le roulement. Pour la procédure complète, voir notre dossier diagnostic et remplacement de roulement de roue.
• Rotule de suspension ou biellette de direction : claquement sourd, isolé, qui se produit sur déformation de chaussée ou braquage à l’arrêt, pas en virage sous accélération. Test du levier-bras de suspension à l’arrêt cric levé.
• Flector ou palier intermédiaire (sur propulsion / 4×4) : vibration ou claquement perceptible au plancher central, pas localisé aux roues.

Tests professionnels avant dépose

Trois tests complémentaires confirment le diagnostic et orientent l’intervention.

Test du jeu radial cric levé

Véhicule sur pont ou cric, roue suspendue. Saisir la roue à 9 h et 3 h (mains opposées horizontalement), exercer un mouvement de bascule en va-et-vient. Un jeu perceptible sans bruit signe une rotule ou un roulement. Un jeu accompagné d’un claquement sec à chaque inversion oriente vers le joint homocinétique. Un jeu radial du joint supérieur à 0,3 mm (mesuré au comparateur) confirme l’usure.

Test de rotation manuelle au tour

Roue suspendue, levier de boîte au point mort. Faire tourner la roue à la main, plusieurs tours dans chaque sens. Un cardan sain tourne sans à-coup, sans bruit, sans point dur. Un cardan en fin de vie présente :

• Un point dur cyclique (généralement tous les sixièmes de tour, correspondant aux six billes du joint).
• Un grincement métallique sec à la rotation lente.
• Un jeu angulaire perceptible avant entraînement de l’arbre côté boîte.

Test du jeu axial à l’arrêt

Cric levé, saisir la roue et la pousser-tirer dans l’axe du véhicule. Un jeu axial supérieur à 1 mm signe une usure sévère du tripode côté boîte. À ne pas confondre avec le jeu axial normal de coulissement (1-3 mm autorisés sur la majorité des constructeurs), l’expérience permet de distinguer un jeu de coulissement franc d’un jeu d’usure cliquetant.

Procédure de dépose-repose en atelier

La dépose d’un cardan demande de l’outillage spécifique et une procédure méticuleuse. Erreur classique du non-professionnel : forçage du joint qui détruit les chemins de roulement.

Préparation et accès

Levage sur pont à roues libres, dépose de la roue. Le desserrage de l’écrou central de fusée est la première étape critique : couple de serrage typique 250 à 380 N·m, parfois jusqu’à 450 N·m sur SUV et premium. Outillage : douille à choc longue 30 ou 32 mm en majorité, clé dynamométrique pour la repose. À noter, l’écrou doit être desserré roue au sol ou freins serrés à fond, jamais cric levé (risque de tournoiement de la roue qui peut blesser).

Désaccouplements successifs

La séquence type sur traction avant transversale :

• Dépose de la biellette de direction (rotule séparée à l’extracteur, attention à ne pas marquer le filetage du pivot).
• Dépose de la rotule inférieure de bras de suspension (extracteur ou maillet selon configuration), pour libérer le pivot de fusée.
• Sortie progressive du cardan côté roue en tirant le pivot vers l’extérieur (l’écrou de fusée déjà desserré laisse libre la sortie cannelée).
• Côté boîte : extraction par levier ou bélier coulissant, le tripode étant retenu par un anneau d’arrêt circulaire interne. Sur certains modèles (notamment PSA, Renault), un mouvement axial sec libère l’arbre ; sur d’autres (BMW, Mercedes), un démontage du carter intermédiaire peut être imposé.

Précautions de sécurité fondamentales : couvrir le cardan par un chiffon ou un sac plastique pour éviter la contamination des cannelures, vérifier la présence et l’état du joint d’étanchéité côté boîte (à remplacer systématiquement), inspecter la cannelure d’arbre primaire pour absence de marquage.

Inspection avant repose

Avant la repose du cardan neuf ou révisé, inspection des points suivants :

• Joint d’étanchéité côté boîte : remplacement systématique (3 à 12 € la pièce).
• Anneau d’arrêt côté boîte : inspecter, remplacer si déformé.
• Cannelure côté roue : absence de marques, de gravelures ou de déformation.
• Filetage de fusée : non déformé, propre, prêt à recevoir l’écrou.
• Bagues d’étanchéité du pivot de fusée si nécessaire.

Repose et couples de serrage

Repose dans l’ordre inverse, en respectant les couples constructeur :

• Écrou central de fusée : 270 à 380 N·m en moyenne (toujours vérifier la spec constructeur, écart possible 200-450 N·m). Sur la quasi-totalité des modèles, l’écrou est autoblocant et doit être remplacé à chaque dépose.
• Rotule inférieure de bras : 60 à 90 N·m typique.
• Biellette de direction sur pivot : 35 à 50 N·m, suivi du goupillage si goupille fendue d’origine.
• Sécurisation par matage de l’écrou de fusée dans la rainure de l’axe (frappe au burin, pour empêcher tout desserrage).

Premier essai routier en virage en huit pour validation du diagnostic. Vérification absence de fuite côté boîte. Sur véhicules avec ABS, ESP, et gestion de stabilité, vérifier la lecture des codes défauts post-intervention et procéder à un cycle d’apprentissage si nécessaire.

Réparation soufflet vs remplacement cardan complet

L’arbitrage économique entre intervention partielle et remplacement complet repose sur trois critères techniques.

Quand la réparation soufflet seul est justifiée

Trois conditions cumulées :

• Soufflet déchiré récent (moins de 3 000 km parcourus depuis la rupture).
• Aucun jeu radial perceptible au test cric levé.
• Graisse encore propre à l’inspection (couleur d’origine, absence d’eau ou de poussière mélangée).

Procédure : démontage du cardan, dépose de l’ancien soufflet, démontage et inspection du joint homocinétique, nettoyage complet à l’essence F ou au solvant approprié, regraissage à la graisse spécifique constructeur (typiquement 80-120 g par joint), pose du nouveau soufflet et remontage. Coût constaté : 80 à 180 € pour le soufflet seul, en intervention atelier.

Quand le remplacement cardan complet s’impose

Dès qu’un des trois critères ci-dessus n’est pas réuni, le remplacement complet est techniquement justifié. Le coût marginal d’un cardan complet en aftermarket OEM (Spidan, Cifam, Loebro, GKN) reste modéré, et le remplacement complet apporte la garantie d’un joint neuf des deux côtés (côté roue ET côté boîte). Économiser 200 € pour redémonter trois mois plus tard n’a pas de logique économique.

Choix de la pièce de remplacement

Trois niveaux de qualité :

• Origine constructeur : 180 à 500 € selon véhicule, garantie 2 ans, réservée aux véhicules sous garantie ou véhicules premium.
• Aftermarket OEM (GKN, Spidan, Cifam, Lobro) : 80 à 280 €, qualité technique équivalente, fabricants des pièces d’origine pour la plupart des constructeurs. Recommandé sur la majorité du parc roulant.
• Cardan reconditionné échange standard : 60 à 200 €, joints reconditionnés en atelier spécialisé, garantie pièce 1 an. Acceptable sur véhicules de plus de 10 ans, à éviter sur véhicules récents.
