Alternateur défaillant : diagnostic, charge et remplacement

Sur les véhicules récents équipés d’alternateurs intelligents pilotés par le calculateur moteur, la simple mesure de tension ne suffit plus. Notre procédure d’atelier intègre la lecture des trames CAN sur l’OBD, le contrôle des sondes de batterie EBS/IBS et l’analyse de la signature courant. Nous vous présentons ici notre méthodologie complète, du diagnostic terrain jusqu’à la dépose-repose conforme au cahier constructeur.

Architecture et rôle de l’alternateur dans le circuit de charge

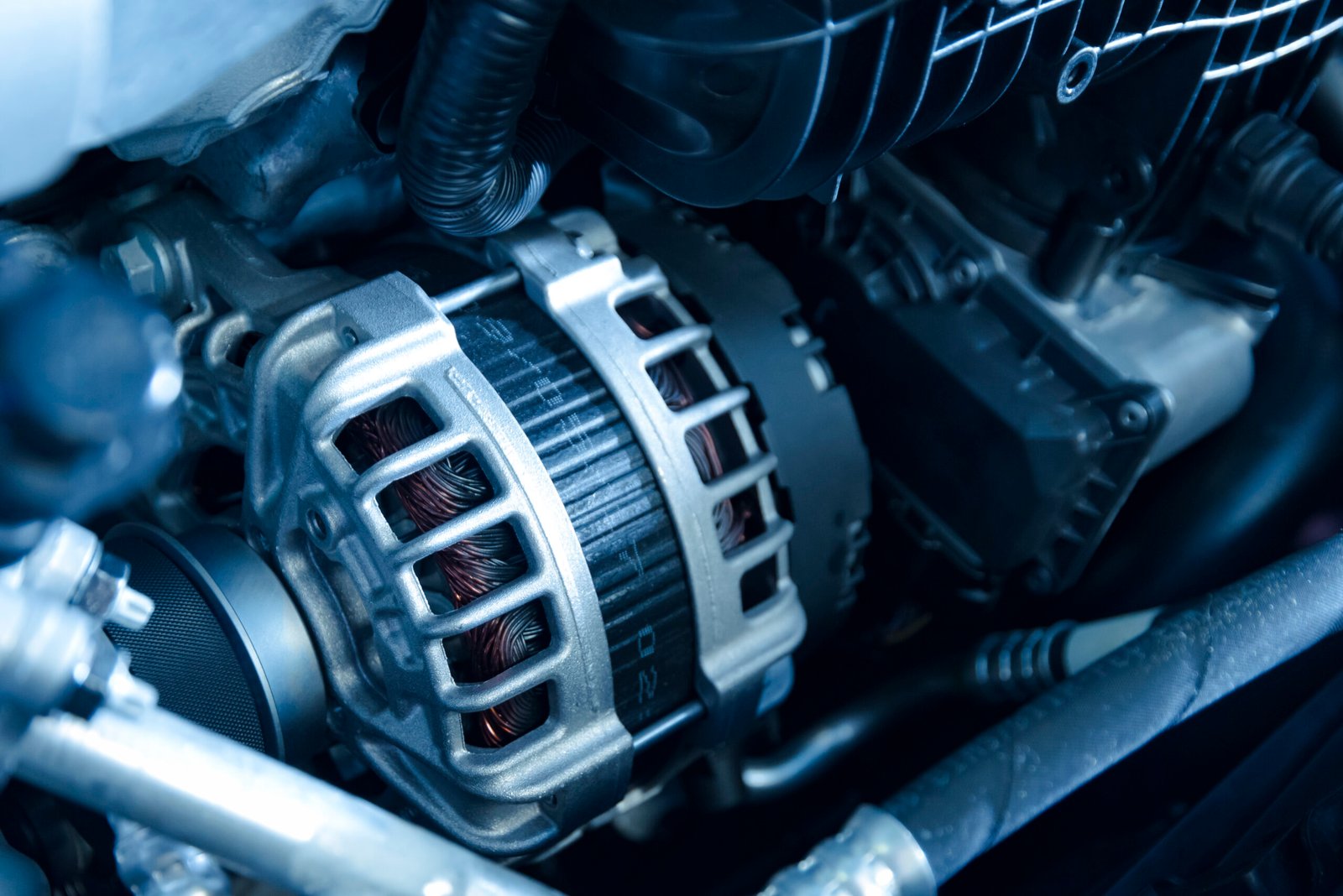

L’alternateur est une machine triphasée à excitation par rotor bobiné. Il convertit l’énergie mécanique du moteur thermique, prélevée par la courroie d’accessoires, en énergie électrique alternative redressée à l’aide d’un pont de diodes intégré. Le régulateur électronique, désormais quasi systématiquement intégré au porte-balais, maintient la tension de sortie dans la fenêtre 13,8 V – 14,4 V quel que soit le régime moteur, en modulant le courant d’excitation circulant dans le rotor.

Alternateur classique vs alternateur intelligent

Sur les véhicules conventionnels, le régulateur fonctionne en boucle fermée locale : il régule sa propre tension de sortie sans dialogue avec le calculateur moteur. Depuis la généralisation du Stop & Start et des architectures micro-hybrides, nous travaillons majoritairement sur des alternateurs pilotés LIN, qui reçoivent une consigne de tension du BSI ou du calculateur moteur. Cette consigne varie selon l’état de charge réel de la batterie, mesuré par une sonde IBS positionnée sur la borne négative.

Le rôle de la sonde de batterie

La sonde IBS (Intelligent Battery Sensor) mesure tension, courant et température de la batterie en temps réel. Elle alimente la stratégie de charge en LIN. Une sonde défectueuse simule une panne d’alternateur : tension de charge anormalement basse en sortie alternateur, sans que celui-ci soit en cause. Avant toute dépose, nous vérifions systématiquement le code défaut sonde batterie sur PSA, BMW, Mercedes et la plupart des groupes après 2010.

Diagnostic terrain : notre procédure complète au multimètre

La séquence ci-dessous est celle que nos dépanneurs appliquent en moins de dix minutes sur un véhicule en intervention. Elle permet de discriminer une panne d’alternateur d’une panne de batterie ou de régulateur sans dépose préalable.

Étape 1 : tension de repos batterie

Moteur arrêté depuis au moins quatre heures, contact coupé, multimètre en mode DC 20 V. Bornes batterie : la tension à vide stabilisée doit être supérieure à 12,5 V sur une batterie saine pleinement chargée. Entre 12,2 V et 12,5 V, la batterie est partiellement déchargée. Sous 12,0 V, elle est en sulfatation amorcée. Cette mesure conditionne la suite : un alternateur ne peut pas tester correctement sur une batterie effondrée. Pour les détails sur les pannes batterie strictes, nous renvoyons au guide complet panne de batterie voiture.

Étape 2 : tension de charge à régime établi

Moteur démarré, ralenti stabilisé. Tension aux bornes batterie attendue : 13,5 V minimum au ralenti, 13,8 V à 14,4 V à 2 000 tr/min. Sur les alternateurs pilotés, la tension peut varier dynamiquement entre 12,8 V et 15,2 V selon la stratégie de recharge ; nous validons alors via la valeur cible affichée sur l’outil diagnostic, et non via une fenêtre fixe.

Étape 3 : test sous charge maximale

Tous consommateurs allumés (phares route, dégivrage lunette arrière, ventilation maximale, autoradio plein volume), moteur à 2 000 tr/min. La tension doit rester au-dessus de 13,2 V. Une chute sous ce seuil signe un alternateur en perte de capacité (diodes HS, balais usés, bobinage en court-circuit partiel). Ce test est plus discriminant qu’une simple mesure à vide.

Étape 4 : ondulation résiduelle à l’oscilloscope

Cette mesure, hors de portée du diagnostic amateur, permet de détecter les diodes HS unitaires. Une diode défaillante laisse passer une composante alternative résiduelle qui apparaît en dent de scie sur la trace de tension. Ondulation crête à crête supérieure à 500 mV = pont de diodes à remplacer ou alternateur complet à reconditionner. C’est l’examen que nous pratiquons systématiquement avant toute dépose en atelier.

Contrôles mécaniques préalables : la courroie d’accessoires

Avant de condamner un alternateur, nous vérifions toujours la chaîne mécanique de transmission. Une courroie distendue ou un galet tendeur grippé reproduisent exactement la signature d’une panne de charge : tension faible, voyant batterie allumé, voire grincement caractéristique au démarrage.

Inspection visuelle et tactile

Courroie en place, moteur arrêté : nous recherchons les fissures transversales sur la face nervurée, le glaçage (face brillante par usure), l’effilochage des bords. Une courroie poly-V correctement tendue ne doit pas se laisser rotater de plus d’un quart de tour à mi-portée entre deux poulies. La tension est garantie par un galet tendeur automatique à ressort sur la grande majorité des moteurs récents, nous vérifions sa course résiduelle au repère gravé sur le bras.

Le grincement aigu au démarrage à froid

Symptôme classique d’une courroie qui patine sur la poulie d’alternateur. Causes : tendeur fatigué, courroie glacée, poulie débrayable d’alternateur (OAP/OAD) bloquée. La poulie OAP intègre une roue libre qui se déclenche en cas de couple négatif : son blocage soumet la courroie à des à-coups violents et finit par la détruire. Nous testons la roue libre en faisant tourner la cage de poulie à la main, alternateur déposé : elle doit tourner librement dans un sens et entraîner le rotor dans l’autre.

Alignement des poulies

Une dégradation prématurée et oblique de la courroie nous oriente vers un défaut d’alignement de poulie, généralement sur la pompe à eau ou le compresseur de climatisation. Le contrôle se fait à la règle d’alignement laser, valeur typique tolérée < 1,5 mm sur l’ensemble du parcours.

Le témoin batterie au tableau de bord : interprétation technique

Le voyant rouge en forme de batterie n’est pas, contrairement à une idée répandue, un indicateur d’état de la batterie elle-même. Il signale l’absence de tension de charge sur la borne D+ de l’alternateur. Tant que l’alternateur débite plus de 13 V environ, le calculateur ou le BSI éteint le témoin. Sa logique d’allumage suit trois cas distincts.

Voyant fixe à l’allumage du contact, qui s’éteint au démarrage

Comportement nominal. Le contact établit un courant d’excitation initial dans le rotor via le voyant lui-même (sur les architectures classiques). Dès que l’alternateur tourne et débite, la tension D+ remonte, le potentiel s’égalise et le voyant s’éteint.

Voyant qui ne s’éteint pas après démarrage

Signature certaine d’une absence de charge. Causes possibles par ordre de fréquence : balais usés en butée, régulateur HS, pont de diodes claqué, bobinage rotor coupé, ou rupture du fil D+. Nous effectuons systématiquement le contrôle de tension en charge avant toute conclusion.

Voyant intermittent ou qui s’allume en roulant

Signature caractéristique d’un balai en fin de vie qui perd contact par intermittence sur le collecteur, ou d’un défaut de contact sur la connectique alternateur. Plus rarement, courroie qui patine de manière épisodique. Le diagnostic précis demande une trace au scope sur la durée d’un cycle thermique.

Dépose-repose alternateur : notre procédure d’atelier

Le remplacement d’un alternateur ne pose pas de difficulté majeure sur la majorité des véhicules, mais demande de respecter une chronologie stricte pour éviter les dégâts collatéraux (court-circuit batterie, courroie ruinée, calculateur en défaut).

Préparation et sécurisation

Véhicule sur pont ou chandelles, moteur froid impératif. Première opération : déconnexion borne négative batterie, clé de 10, isolement de la cosse à l’écart de la masse. Sur les véhicules à archivage de configuration (Mercedes, BMW, audio anti-vol, vitres électriques mémorisées), nous branchons préalablement un support de tension OBD 12 V pour préserver la mémoire des calculateurs.

Détente courroie et dépose

Sur tendeur automatique : repérer le carré 3/8″ ou la position de douille spécifique au constructeur, basculer le galet en sens horaire ou antihoraire selon le cas, immobiliser à la goupille (ou tournevis dans le perçage de blocage). Déposer la courroie en notant son sens de rotation (flèche imprimée). Sur courroie dotée d’une zone élastique (Stretchfit), elle est à usage unique et se coupe au cutter, remontage avec outil dédié.

Démontage électrique de l’alternateur

Déconnexion : cosse B+ (écrou cuivré 13 mm le plus souvent, couple typique 14 Nm), connecteur multipoint régulateur ou LIN. Sur certains alternateurs, présence d’une vis de mise à la masse de carter à ne pas oublier, son oubli au remontage cause une charge fluctuante et un voyant intermittent.

Dépose mécanique

Vis de fixation alternateur, généralement deux vis longues sur lyre constructeur. Couples de serrage typiques : 22 à 45 Nm selon le diamètre, à respecter au remontage avec clé dynamométrique. Sur certains moteurs PSA (THP, EP6), accès contraint nécessitant la dépose préalable du support moteur droit ou de la roue avant droite. Sur les blocs PSA DV6, un démontage via le passage de roue est nécessaire avec dépose du tampon AD.

Repose et configuration calculateur

Repose dans l’ordre inverse, courroie remontée sens de rotation respecté, tendeur relâché progressivement. Reconnexion B+ avant le connecteur régulateur. Reconnexion borne négative batterie en dernier. Sur les véhicules à alternateur piloté, codage du nouvel alternateur impératif via outil diagnostic constructeur (cycle d’apprentissage IBS, configuration variant code). Sans cette opération, l’alternateur reste en mode dégradé, charge limitée à 12,8 V, et le système Stop & Start est inhibé.

Quand l’alternateur n’est qu’un symptôme : pannes croisées

Une panne de charge n’est pas toujours imputable à l’alternateur. Notre expérience terrain identifie plusieurs cas de fausses pannes alternateur très fréquentes.

Sonde IBS défectueuse

Sur PSA après 2010 et BMW après 2008 notamment, la sonde IBS pilote la consigne alternateur. Une sonde HS bloque le système en charge réduite. Code défaut typique : P1AC0, U2611. Le remplacement de la sonde résout la panne sans toucher à l’alternateur. Cette erreur est fréquente même chez les confrères.

Batterie en sulfatation profonde

Une batterie hors d’âge (5+ ans) ne supporte plus une charge à pleine intensité. Le calculateur détecte une chute de tension anormale et coupe la charge en sécurité. Symptôme : alternateur testé bon, mais charge plafonnée à 13,1 V. Solution : remplacer la batterie en première intention. Cette erreur de diagnostic croisée recoupe celles décrites dans notre dossier sur le diagnostic complet d’une voiture qui ne démarre pas.

Démarreur en court-circuit interne

Un démarreur dont l’induit présente un court-circuit partiel pompe un courant anormal pendant la phase de lancement, fragilisant le pont de diodes alternateur sur la durée. Un alternateur qui claque deux fois en deux ans masque presque toujours un démarreur en cause. Sur ce type de panne croisée, nous renvoyons à notre guide technique démarreur HS : symptômes et remplacement.

Pièces, prix de revient et arbitrage économique

Le coût d’un remplacement alternateur varie largement selon le véhicule et la stratégie d’approvisionnement.

Notre fourchette atelier : 250 à 800 € TTC pour un alternateur standard 90-150 A monté, jusqu’à 1 500 € sur certaines architectures premium ou hybrides. La pièce neuve constructeur représente 60 à 70 % du devis ; l’échange standard reconditionné permet une économie de 30 à 50 %, à qualité équivalente lorsque le reconditionneur est sérieux (Valeo Eco-fit, Bosch Exchange).

Sur véhicule de plus de huit ans dont la valeur résiduelle est faible, nous proposons systématiquement l’arbitrage entre alternateur reconditionné qualité OE et pièce d’occasion garantie 6 mois. Le seuil au-delà duquel le remplacement n’a plus de sens économique se situe autour de 40 % de la cote argus.
