La recharge de climatisation automobile consiste à vidanger le circuit frigorifique, effectuer un tirage au vide pour éliminer l’humidité, contrôler l’étanchéité du système, puis réinjecter la quantité exacte de gaz réfrigérant (R134a ou R1234yf) et d’huile de lubrification préconisée par le constructeur. Cette opération technique, réalisée avec une station de charge automatique, coûte entre 60 € et 100 € pour un véhicule sous R134a et entre 150 € et 300 € pour un circuit sous R1234yf, le fluide nouvelle génération imposé depuis 2017.
En tant que professionnels de l’assistance automobile, nous accompagnons quotidiennement des conducteurs immobilisés par des défaillances mécaniques — et la panne de climatisation, bien que rarement immobilisante, génère un inconfort qui pousse à des décisions précipitées. Ce guide technique vous dévoile la réalité du circuit frigorifique, les subtilités que seuls les techniciens maîtrisent, et les erreurs qui transforment une maintenance de routine en réparation coûteuse.
Architecture du Circuit Frigorifique Automobile : Les 6 Organes Clés
Le système de climatisation automobile fonctionne sur le principe du cycle thermodynamique à compression de vapeur. Il ne fabrique pas de froid : il capte la chaleur contenue dans l’air de l’habitacle et la rejette à l’extérieur du véhicule via un fluide caloporteur qui change d’état en permanence.
Le compresseur : le cœur du système
Entraîné par la courroie accessoire du moteur (ou par un moteur électrique sur les véhicules hybrides et électriques), le compresseur aspire le gaz réfrigérant basse pression et le comprime à haute pression. Cette compression provoque une élévation de température du fluide, qui peut atteindre 70 à 80 °C en sortie. Le compresseur est le composant le plus coûteux du circuit (500 € à 1 200 € pièce et main-d’œuvre). Sa lubrification dépend entièrement de l’huile présente dans le circuit — un niveau d’huile insuffisant après une recharge bâclée est la première cause de casse prématurée.
Le condenseur : le radiateur du froid
Situé à l’avant du véhicule, devant le radiateur moteur, le condenseur reçoit le gaz haute pression et haute température. Au contact de l’air extérieur (aidé par le ventilateur de refroidissement), le fluide évacue sa chaleur et se liquéfie. Un condenseur encrassé par des insectes, des feuilles ou de la boue réduit considérablement le rendement du système et peut provoquer une montée en pression excessive.
Le filtre déshydrateur (ou accumulateur)
Placé en sortie du condenseur, cet élément filtre les impuretés métalliques et absorbe l’humidité résiduelle grâce à un dessiccant interne. Sa capacité d’absorption est limitée dans le temps : un dessiccant saturé laisse passer l’humidité, qui se transforme en acide au contact du fluide et corrode les composants internes. Les constructeurs recommandent son remplacement à chaque ouverture du circuit ou tous les 5 à 6 ans.
Le détendeur (ou valve d’expansion)
Ce composant provoque une chute brutale de pression du fluide liquide. En passant d’une zone haute pression à une zone basse pression, le fluide se refroidit instantanément — parfois jusqu’à -2 °C. C’est le principe physique de la détente adiabatique. Le détendeur régule également le débit de fluide entrant dans l’évaporateur pour optimiser l’échange thermique.
L’évaporateur : l’échangeur caché
Logé derrière la planche de bord, l’évaporateur est un radiateur traversé par le fluide froid. Le groupe de ventilation pulse l’air de l’habitacle à travers ses ailettes : l’air se refroidit, le fluide se réchauffe et s’évapore. C’est aussi à la surface de l’évaporateur que la condensation de l’humidité de l’air se forme — d’où le filet d’eau visible sous le véhicule quand la clim fonctionne. Cette humidité permanente favorise le développement de moisissures responsables des mauvaises odeurs caractéristiques.
Les capteurs et la supervision électronique
Les véhicules modernes intègrent des capteurs de pression haute et basse, un capteur de température d’évaporateur et parfois un capteur de température extérieure. Le calculateur de climatisation utilise ces données pour piloter l’embrayage du compresseur, moduler la vitesse du ventilateur et protéger le circuit contre les surpressions ou le givrage de l’évaporateur. Un capteur défaillant peut désactiver le compresseur par sécurité, simulant une panne de gaz alors que le circuit est correctement chargé.
Les Fluides Réfrigérants : R134a, R1234yf et les Implications Techniques
La nature du fluide réfrigérant détermine la procédure de charge, le matériel requis et le coût de l’intervention. Un professionnel qualifié identifie systématiquement le type de fluide avant toute opération.
Le R134a : le standard historique
Utilisé depuis le début des années 1990 en remplacement du R12 (nocif pour la couche d’ozone), le R134a (tétrafluoroéthane) a équipé la quasi-totalité des véhicules produits entre 1993 et 2016. Son potentiel de réchauffement global (PRG) est de 1 430 — ce qui signifie qu’un kilogramme de R134a relâché dans l’atmosphère a le même impact climatique que 1 430 kg de CO₂. C’est cette empreinte environnementale qui a conduit l’Union européenne à imposer son remplacement progressif.
Le R134a reste abordable (environ 15 € à 30 € le kilo en prix professionnel), abondant sur le marché et compatible avec les huiles PAG (polyalkylèneglycol) standard.
Le R1234yf : la transition écologique obligatoire
Imposé par la directive européenne 2006/40/CE sur tous les véhicules neufs homologués à partir de 2017, le R1234yf (tétrafluoropropène) affiche un PRG de seulement 4 — soit un impact climatique 350 fois inférieur au R134a. Ses propriétés thermodynamiques sont proches de celles du R134a, mais il présente deux particularités techniques majeures.
Premièrement, il est classé légèrement inflammable (catégorie A2L), ce qui impose des stations de charge spécifiques équipées de détecteurs de fuite par concentration et de systèmes anti-étincelle. Deuxièmement, son prix professionnel est nettement plus élevé (80 € à 150 € le kilo), car sa synthèse chimique est plus complexe et sa production reste concentrée chez quelques fabricants mondiaux.
Compatibilité et risques de mélange
Les deux fluides sont chimiquement incompatibles. Les raccords de charge des circuits R1234yf sont volontairement différents de ceux des circuits R134a pour empêcher toute erreur. Malgré cela, des cas de contamination croisée existent, notamment avec des bouteilles de recharge « grand public » non conformes. Un circuit contaminé nécessite une vidange totale, un rinçage et le remplacement du filtre déshydrateur — une opération facturée entre 300 € et 600 €.
La Procédure Professionnelle Étape par Étape
Une recharge de climatisation réalisée dans les règles de l’art se déroule en six phases distinctes, chacune ayant un rôle précis dans la fiabilité de l’intervention.
Phase 1 — Identification et diagnostic préalable
Le technicien identifie le type de fluide (étiquette constructeur sous le capot ou base de données technique), relève la charge préconisée (en grammes, à la précision de ±10 g pour le R1234yf) et interroge le conducteur sur les symptômes observés. Un relevé de pression statique (moteur coupé) fournit une première indication sur l’état du circuit.
Phase 2 — Récupération du fluide résiduel
La station de charge automatique aspire intégralement le gaz restant dans le circuit. Ce fluide usagé est filtré, pesé et stocké dans la machine pour être recyclé ou détruit conformément à la réglementation. La quantité récupérée est comparée à la charge constructeur : un écart important (plus de 30 %) oriente vers une fuite significative.
Phase 3 — Tirage au vide
C’est la phase critique de l’opération. La pompe à vide abaisse la pression dans le circuit à environ 0,5 millibar (quasi-vide absolu) pendant 20 à 40 minutes. L’objectif est double : éliminer toute trace d’air (l’azote et l’oxygène sont des incondensables qui réduisent l’efficacité du circuit et provoquent des surpressions) et faire évaporer l’humidité résiduelle à basse pression. Un tirage au vide écourté est la signature d’une prestation bâclée — c’est aussi la première cause de récidive de panne dans les semaines suivantes.
Phase 4 — Test d’étanchéité sous vide
Une fois le vide atteint, la machine isole le circuit et surveille la pression pendant plusieurs minutes. Si le vide se maintient, le circuit est étanche. Si la pression remonte, une fuite est confirmée. Le technicien procède alors à une recherche de fuite par injection de traceur UV (visible à la lampe ultraviolette) ou à l’azote hydrogéné (détectable avec un renifleur électronique). La localisation et la réparation de la fuite s’effectuent avant toute recharge.
Phase 5 — Injection d’huile et de fluide
La station injecte d’abord la dose d’huile de lubrification neuve (type PAG pour R134a, type PAG spécifique basse viscosité ou POE pour R1234yf), puis la charge exacte de fluide réfrigérant. La précision est essentielle : une surcharge de 20 % peut provoquer des pressions excessives et endommager le compresseur ; une sous-charge de 15 % réduit les performances et accélère l’usure.
Phase 6 — Contrôle de performances

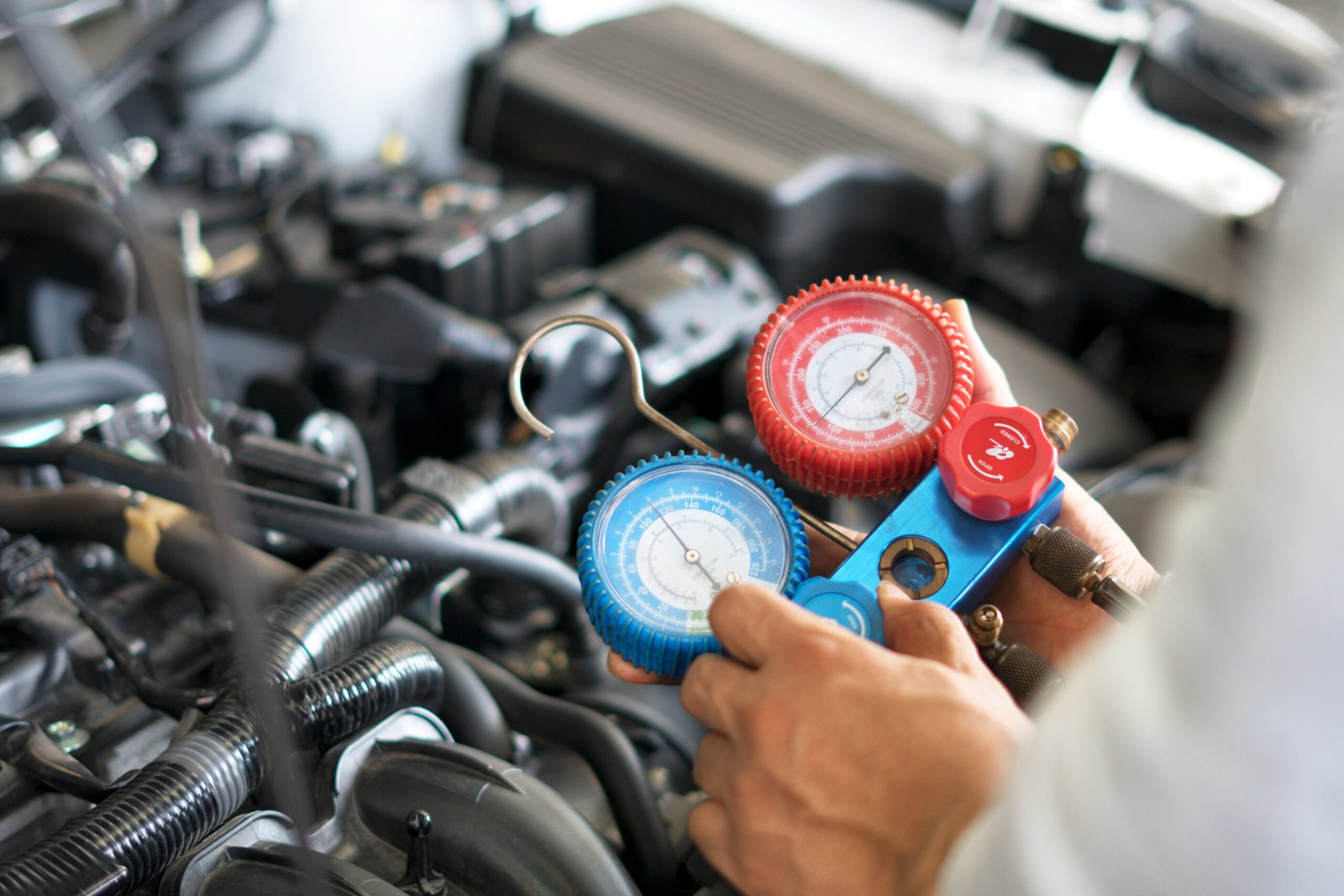

Le technicien démarre le moteur, active la climatisation au maximum et mesure les pressions haute et basse en fonctionnement à l’aide des manomètres. Il contrôle également la température de soufflage aux aérateurs centraux (une clim performante doit atteindre 4 à 8 °C en sortie d’aérateur à régime stabilisé). Des écarts par rapport aux valeurs de référence orientent vers un problème mécanique (compresseur fatigué, détendeur grippé) plutôt qu’un simple manque de gaz.
Les Pannes Fréquentes Liées au Circuit de Climatisation
La recharge ne résout pas tout. Un professionnel compétent diagnostique la cause avant de traiter le symptôme. La climatisation partage d’ailleurs plusieurs points communs avec les défaillances mécaniques classiques que nous détaillons dans notre guide Les causes de pannes auto et comment les éviter.
Fuite sur raccord ou joint torique
Les vibrations du moteur et les cycles thermiques (dilatation/contraction) provoquent un vieillissement accéléré des joints toriques en élastomère situés aux raccords du circuit. C’est la cause de fuite la plus courante et la moins coûteuse à réparer (30 € à 80 € le joint, hors main-d’œuvre).
Condenseur percé
Positionné à l’avant du véhicule, le condenseur est exposé aux projections de gravillons. Un impact peut perforer un tube et provoquer une fuite rapide. Le remplacement d’un condenseur coûte entre 200 € et 500 € selon le modèle.
Compresseur grippé
Un compresseur qui manque d’huile ou qui fonctionne avec un circuit contaminé finit par gripper. Le bruit métallique caractéristique (claquement ou grincement à l’enclenchement de la clim) est le signe avant-coureur. Un compresseur grippé libère des particules métalliques dans tout le circuit, imposant un rinçage complet en plus de son remplacement.
Évaporateur obstrué ou fuyard
L’évaporateur, difficilement accessible derrière le tableau de bord, peut développer des fuites par corrosion interne. Son remplacement est l’une des interventions les plus coûteuses sur le circuit (500 € à 1 000 € avec la main-d’œuvre), car il nécessite souvent la dépose partielle de la planche de bord.
Tarifs de Référence et Lecture d’un Devis Professionnel
Le coût d’une recharge de climatisation varie selon le type de fluide, la quantité nécessaire et la présence ou non de réparations complémentaires.
Grille tarifaire indicative
Pour une recharge standard au R134a (récupération, tirage au vide, test d’étanchéité, injection d’huile et de fluide, contrôle de performances), les tarifs professionnels se situent entre 60 € et 100 € TTC. Pour une recharge au R1234yf, la même prestation est facturée entre 150 € et 300 € TTC, le surcoût étant presque exclusivement lié au prix du fluide.
Si une recherche de fuite est nécessaire (traceur UV, renifleur), comptez un supplément de 40 € à 80 €. Les réparations (remplacement de joint, raccord, condenseur) sont chiffrées en sus.
Les lignes à vérifier sur un devis
Un devis conforme doit mentionner explicitement le type de fluide (R134a ou R1234yf), la quantité injectée en grammes, le coût du fluide séparé du coût de la main-d’œuvre, la durée du tirage au vide et la mention du test d’étanchéité. Un devis qui affiche uniquement « recharge clim : 89 € » sans détail est insuffisant — il ne vous permet pas de vérifier que les étapes essentielles ont été réalisées.
Entretien Préventif : Protéger le Circuit Avant la Panne
La longévité du système de climatisation repose sur trois habitudes simples que tout automobiliste peut adopter. La climatisation fait d’ailleurs partie des points à contrôler systématiquement avant un long trajet, comme nous le détaillons dans notre checklist Préparer sa voiture pour les vacances.
Activer la climatisation toute l’année
Le compresseur contient des joints dynamiques lubrifiés par l’huile du circuit. Sans fonctionnement régulier, ces joints sèchent et perdent leur étanchéité. Activez la climatisation au moins 10 minutes par semaine, y compris en hiver — elle contribue d’ailleurs au désembuage du pare-brise en asséchant l’air pulsé.
Remplacer le filtre d’habitacle régulièrement
Le filtre d’habitacle (ou filtre à pollen) est situé en amont de l’évaporateur. Un filtre saturé réduit le débit d’air, force le système à travailler davantage et favorise la prolifération de bactéries et de moisissures sur l’évaporateur. Remplacement recommandé : tous les 15 000 km ou une fois par an.
Faire contrôler le circuit tous les 2 ans
Un contrôle préventif (relevé de pressions, inspection visuelle des raccords, test de performance) permet de détecter une fuite naissante ou un composant en fin de vie avant qu’il ne provoque une panne complète. La recharge proprement dite n’est nécessaire que tous les 3 à 5 ans si le circuit est parfaitement étanche.
FAQ — Recharge de Climatisation Automobile : Questions Techniques
Quelle est la différence entre le R134a et le R1234yf ?
Pourquoi le tirage au vide est-il indispensable lors d’une recharge ?
Un circuit de climatisation peut-il être « trop chargé » en gaz ?
Peut-on recharger soi-même sa climatisation avec un kit du commerce ?
Combien de temps dure une recharge de climatisation professionnelle ?
La climatisation consomme-t-elle vraiment plus de carburant ?
Comment savoir quel type de gaz utilise ma voiture ?
Pourquoi ma clim dégage-t-elle une mauvaise odeur à la mise en route ?
L’Essentiel à Retenir
La recharge de climatisation est une opération technique en six phases (récupération, tirage au vide, test d’étanchéité, injection d’huile, injection de fluide, contrôle de performances) qui exige une station de charge professionnelle et un technicien qualifié. Le tirage au vide de 20 à 40 minutes est la phase critique : sans lui, la recharge est vouée à l’échec à court terme. Le type de fluide (R134a ou R1234yf) détermine le coût de l’intervention : 60 à 100 € pour le premier, 150 à 300 € pour le second. Une clim qui ne refroidit plus du tout signale une fuite à diagnostiquer avant toute recharge. Activez votre climatisation 10 minutes par semaine toute l’année pour préserver les joints du compresseur, et faites contrôler le circuit tous les 2 ans pour anticiper les défaillances.
